Защо ножовият превключвател 200-4000A е критичен избор за изолация на захранване с голям ток

Резюме:Надеждната изолация е от съществено значение при промишлено разпределение, съхранение на енергия, фотоволтаични системи, генераторни инсталации и други електрически приложения с голям ток. The200-4000A ножов прекъсвачотСутяе проектиран да осигури надеждно превключване и изолация на видимо прекъсване за захранващи системи с ниско напрежение. Със здрава конструкция, конфигурации на ножовете за различни номинални токове, покрити с калай проводящи компоненти и съответствие с GB/T 14048.3 и IEC/EN 60947-3, този тип ножов превключвател може да поддържа взискателни изисквания за електрическа изолация, като същевременно опростява поддръжката и подобрява безопасността при работа.

Съдържание

• Какво е ножов превключвател 200-4000A?
• Защо изолацията при голям ток е важна?
• Какви са основните характеристики на ножовия превключвател 200-4000A?
• Какви са основните спецификации и конфигурации?
• Къде може да се използва ножов прекъсвач 200-4000A?
• Как да изберете правилния прекъсвач на ножа?
• Как можете да подобрите надеждността на инсталацията и поддръжката?
• Често задавани въпроси
• Заключение

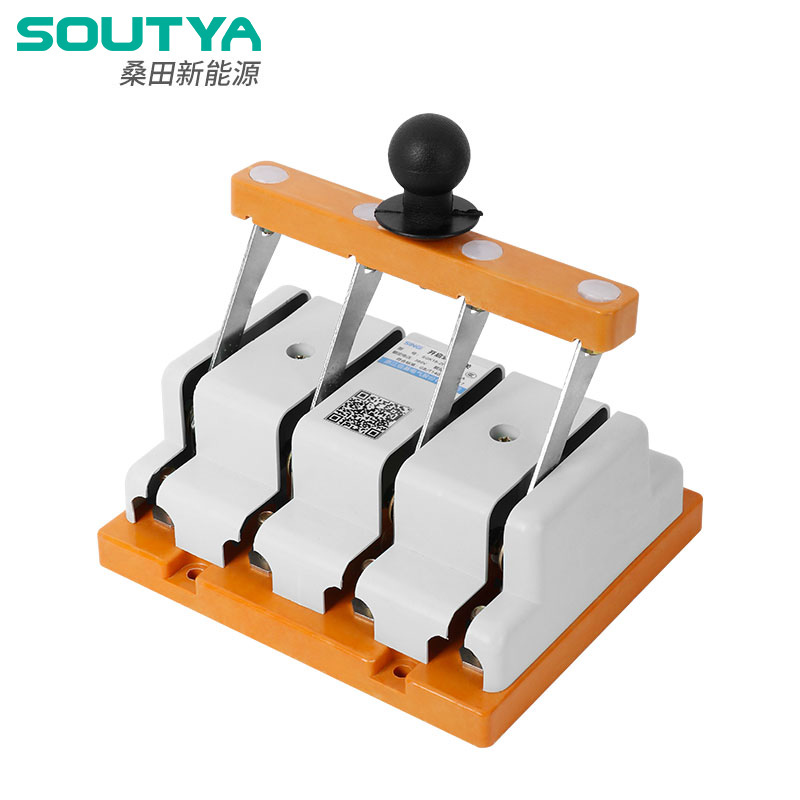

Какво е ножов превключвател 200-4000A?

A 200-4000A ножов прекъсваче силнотоково комутационно и изолиращо устройство, предназначено за електроразпределителни системи за ниско напрежение. За разлика от конвенционалния контролен превключвател, предназначен предимно за честа работа, ножовият превключвател осигурява ясно физическо разделение между проводящите компоненти, когато е отворен. Тази видима изолация може да бъде особено ценна по време на електрическа проверка, обслужване, поддръжка и процедури за блокиране/маркиране.

Серията SYK18, доставена от Soutya, покрива приложения с висок ток и е предназначена за използване в разпределителни кутии, контролни панели, главни разединителни позиции, системи за съхранение на енергия, фотоволтаично оборудване, шинни секции и свързани с генератори инсталации. Публикуваните спецификации на производителя идентифицират GB/T 14048.3 и IEC/EN 60947-3 като приложими стандарти.

За екипите за доставки ключовата стойност на този продукт не е просто високият му ток. Превключвателят съчетава способност за пренасяне на ток с ясна механична структура и видима изолация на прекъсване, което го прави подходящ за приложения, при които персоналът по поддръжката се нуждае от ясно разпознаваема изолационна точка.

Защо изолацията при голям ток е важна?

Тъй като електрическите системи стават по-големи, последствията от неправилна процедура за изолиране също стават по-сериозни. Индустриалните съоръжения, системите за съхранение на енергия от батерии, фотоволтаичните инсталации и генераторните системи могат да включват значителни работни токове. Правилно избраното изолиращо устройство помага за установяване на контролирана точка на разделяне преди започване на работата по поддръжката.

Високотоков ножов превключвател може да осигури няколко практически предимства:

• Ясна изолация:Физическата позиция на острието осигурява лесно разпознаваемо отворено състояние.
• Поддръжка за поддръжка:Специална точка за изключване може да опрости планираните сервизни процедури.
• Съвместимост при голям ток:Моделите могат да бъдат избрани според текущите изисквания на инсталацията.
• Механична простота:Основният оперативен механизъм може да намали зависимостта от сложни електронни системи за управление.
• Системна интеграция:Ножовите превключватели могат да бъдат включени в разпределителни шкафове, шинни системи, ESS оборудване и генераторни приложения.

Например Soutya описва приложения в 0,4 kV шкафове за съхранение на енергия, където превключвателят може да бъде инсталиран след главния прекъсвач, за да създаде видима изолационна междина след изключване на PCS.

Какви са основните характеристики на ножовия превключвател 200-4000A?

Ефективността на ножов прекъсвач с голям ток зависи от повече от неговия номинален ампераж. Структурата на контакта, налягането, проводящите материали, механичната конфигурация и условията на монтаж влияят върху дългосрочната надеждност.

1. Различни конфигурации на ножовете

Според продуктовата информация на Soutya, версиите 200A и 400A използват единични ножове, докато версиите 600A, 1000A и 1500A използват двойни ножове. Тази конфигурация позволява проводящата структура да бъде адаптирана към различни нива на ток и механични изисквания.

2. Подобрено контактно налягане

Листовите пружини са монтирани от двете страни на остриетата, за да поддържат контактното налягане. Стабилното контактно налягане е важно, тъй като лошият контакт може да увеличи съпротивлението, да генерира топлина и да намали електрическата надеждност.

3. Калайдисани проводими компоненти

Ножовете, съединителните пластини и контактите са калайдисани. Това повърхностно третиране има за цел да подобри защитата на повърхността и контактните характеристики на кабелните връзки, което е особено важно в взискателни електрически среди.

4. Изолация за видимо прекъсване

Едно от най-практичните предимства на ножовия прекъсвач е възможността за визуално потвърждаване, че проводящият път е отделен. Тази функция е особено полезна, когато персоналът по поддръжката се нуждае от очевидна физическа индикация за изолация.

5. Гъвкавост на дизайна с голям ток

За по-големи инсталации номиналните стойности на тока могат да достигат хиляди ампера. Това прави продуктовата категория подходяща за шинни системи с голям капацитет, голямо оборудване за съхранение на енергия, комунална инфраструктура и генераторни приложения.

Какви са основните спецификации и конфигурации?

При оценка на a200-4000A ножов прекъсвач, купувачите трябва да сравняват електрическия рейтинг, разположението на ножовете, предвиденото приложение, позицията на монтаж и приложимите стандарти, вместо да избират модел въз основа единствено на максималния ток.

Тъй като публикуваната продуктова страница не предоставя всеки подробен електрически параметър за всеки рейтинг до 4000A, купувачите трябва да поискат точния технически лист с данни за необходимия ток, напрежение, разположение на полюсите, метод на инсталиране и приложение, преди да направят производствена поръчка.

Къде може да се използва ножов прекъсвач 200-4000A?

Широкият обхват на тока прави този тип превключвател подходящ за множество електрически приложения с голям ток. Soutya конкретно идентифицира няколко представителни сценария.

Индустриални системи за съхранение на енергия

В промишлените ESS шкафове ножовият прекъсвач може да служи като видима точка за изолиране на прекъсване след главния прекъсвач. Това позволява на техниците да установят ясно разпознаваема точка на разделяне по време на поддръжката.

Изолация на шинната секция за ниско напрежение

Версии с голям ток като 2000A, 2500A и 3150A могат да се използват за приложения за изолация на шини. Soutya описва тези конфигурации като подходящи за приложения с шини с ниско напрежение, където механичната изолация е важна.

Приложения на PV комбинаторни кутии

Персонализирани конфигурации могат да се използват за DC изолация във фотоволтаични системи. Когато се използва във фотоволтаична среда обаче, превключвателят трябва да бъде избран специално за системното напрежение, изискванията за превключване на постоянен ток, характеристиките на дъгата и приложимите стандарти.

Изолация на генератора и комуналната мрежа

Ножевите превключватели могат също да бъдат разположени преди оборудването за автоматичен превключвател в генераторни приложения. Точка за физическа изолация може да помогне за предотвратяване на нежелано обратно подаване по време на операции по поддръжка. Soutya идентифицира конфигурация 3150A за генераторни системи като пример за приложение.

Как да изберете правилния прекъсвач на ножа?

За инженерните екипи и екипите за закупуване изборът на правилния модел изисква оценка на системно ниво. Обмислете следните фактори:

1. Номинален ток:Определете непрекъснатия работен ток и необходимия проектен резерв.
2. AC или DC приложение:Потвърдете дали избраната конфигурация е специално подходяща за предвидения тип ток и напрежение.
3. Номинално напрежение:Проверете съвместимостта с действителното системно напрежение.
4. Изисквания за устойчивост на късо съединение:Оценете очаквания ток на повреда и необходимата продължителност на издръжливост.
5. Конфигурация на острието:Потвърдете дали е подходящо разположение с едно или две остриета.
6. Монтажни размери:Проверете пространството в шкафа, разположението на шините, клемите и работния достъп.
7. Метод на работа:Помислете за местоположението на дръжката, предната работа, блокировката и изискванията за заключване/етикетиране.
8. Стандарти и сертифициране:Потвърдете съответствието със стандартите, изисквани от пазара и проекта на дестинацията.

Също така е важно да се разграничи ножовият прекъсвач от прекъсвача. Ножовият превключвател се избира основно за функции на превключване и изолиране и не трябва автоматично да се счита за заместител на защитата от свръхток или късо съединение. Системните дизайнери трябва да го координират с подходящите защитни устройства нагоре и надолу по веригата.

Как можете да подобрите надеждността на инсталацията и поддръжката?

Дори един здрав ножов превключвател може да работи лошо, ако е неправилно инсталиран или неадекватно поддържан. Електроинженерите и екипите по поддръжка трябва да следват инструкциите за монтаж на производителя и приложимите разпоредби за електрическа безопасност.

• Проверете дали рейтингът на превключвателя отговаря на действителните системни изисквания.
• Уверете се, че всички връзки са правилно затегнати в съответствие с посочените от производителя изисквания.
• Периодично проверявайте контактните повърхности за замърсяване, окисление, прегряване или необичайно износване.
• Проверете дали работният механизъм се движи плавно без прекомерно съпротивление.
• Поддържайте подходящо разстояние и предотвратявайте случаен контакт с компоненти под напрежение.
• Използвайте подходящи процедури за блокиране/маркиране по време на поддръжката.
• Никога не работете с превключвател извън определените електрически характеристики или условия на приложение.

За критични инсталации периодичната проверка трябва да бъде включена в програмата за превантивна поддръжка на обекта. Всяко необичайно повишаване на температурата, обезцветяване, повредена изолация, разхлабена връзка или механична деформация трябва да се изследват от квалифициран персонал.

Често задавани въпроси

Какви номинални стойности на тока са налични за ножов превключвател 200-4000A?

Продуктовата серия покрива широк диапазон от 200-4000A. Публикуваната страница конкретно идентифицира конфигурации с едно острие за 200A и 400A и конфигурации с двойни остриета за 600A, 1000A и 1500A. За изисквания за по-висок ток купувачите трябва да потвърдят точния модел и конфигурация с производителя.

Какви стандарти следва ножовката SYK18?

Сутя заявява, че серията SYK18 е проектирана в съответствие с GB/T 14048.3 и IEC/EN 60947-3. Специфичните за проекта изисквания за сертифициране и съответствие трябва да бъдат потвърдени преди възлагането на обществена поръчка.

Може ли ножов прекъсвач да замени прекъсвача?

Не по принцип. Ножовият превключвател е предназначен главно за превключване и изолиране. Прекъсвачите осигуряват защитни функции като прекъсване на условия на претоварване и късо съединение. Двете устройства могат да работят заедно като част от координирана система за електрическа защита.

Къде обикновено се инсталира високотоков прекъсвач?

Типичните приложения включват промишлени ESS шкафове, шинни секции за ниско напрежение, фотоволтаично електрическо оборудване, разпределителни кутии, контролни панели, генераторни системи и главни разединителни позиции.

Какво трябва да потвърдя, преди да закупя ножов прекъсвач 200-4000A?

Потвърдете номиналния ток, работното напрежение, приложението AC/DC, разположението на полюсите, изискването за издръжливост на късо съединение, инсталационните размери, метода на свързване, работния механизъм, стандартите и всички специфични за проекта изисквания за сертифициране.

Заключение

The200-4000A ножов прекъсваче практично решение за силнотоково превключване и видима електрическа изолация, където надеждната механична работа и ясното разделяне на поддръжката са важни. Серията SYK18 на Soutya съчетава множество токови конфигурации, контактно налягане на листова пружина, проводими компоненти с калайдисано покритие и приложения, обхващащи промишлени ESS, фотоволтаични системи, шинни секции с ниско напрежение и генераторни инсталации. За инженерите и професионалистите по доставките изборът на правилния модел винаги трябва да започва с действителните електрически параметри и изискванията за безопасност на проекта.

Ако търсите надеждно високотоково изолационно решение за промишлен, търговски, PV, ESS или генераторен проект,свържете се с насза да обсъдите необходимия ви номинален ток, напрежение, конфигурация, условия на приложение и технически спецификации. Soutya може да ви помогне да оцените подходящото решение за ножов прекъсвач за вашата електрическа система и да осигури професионална поддръжка за вашите изисквания за доставка.
