1000V DC комбинирана кутия 2 в 1 тип изолатор

1000V DC Combiner Box 2 In 1 Out тип изолатор, доставен от Китай производител Zhejiang Soutya New Energy LLC, е 1000 V DC фотоволтаик агрегираща единица, създадена за тежки покривни и полеви условия. The UV-стабилизиран поликарбонатен корпус има IP65 уплътнение за блокиране на прах и проливен дъжд, докато единичен въртящ се DC изолатор с предно управление осигурява видима изолация при счупване за безопасност при заключване/маркиране. вътрешно, две фотоволтаични струни са индивидуално разтопени чрез четири държача на предпазители за постоянен ток (два на стринг) и индуцирани скоби на устройство за защита от пренапрежение от клас II DC (SPD). светкавични преходни процеси. Фабрично окабелени положителни, отрицателни и PE шини поддържайте надеждна непрекъснатост на заземяването, което прави кутията важна хъб за ръчна изолация и еквипотенциално свързване за малки подматрици до 2 × 15 A вход.

Технически параметър

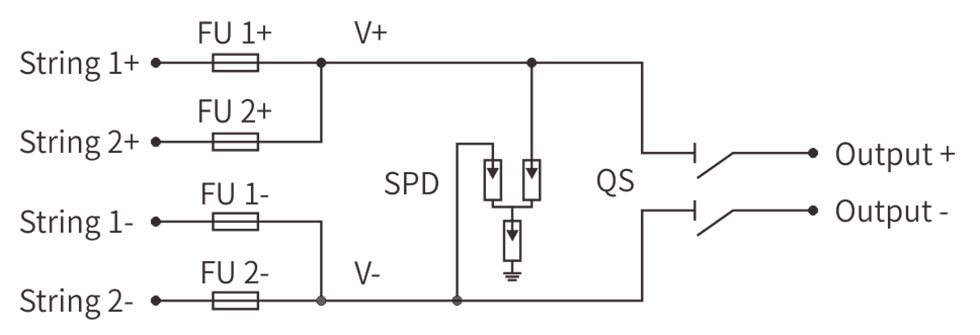

Електрическа схема

Сценарии за приложение

1. Консолидация на фотоволтаични низове – Малки покривни масиви

Фиксирана под модули или на парапетни стени, кутията обединява два фотоволтаични низа в едно захранване от 1000 V DC. Дават четири държача за предпазители (по два на низ). индивидуална защита от претоварване на низа, докато клемите от клас II SPD индуцирани вълни от близки мълнии. Ротация тип клетка с предно управление изолаторът осигурява блокиране при видимо прекъсване, което позволява безопасна поддръжка на инвертора без излагане на покрива.

2.Селскостопански DC хранилки – Напоителни и животновъдни системи

Монтиран на стена в помпени сгради или тавански помещения на плевни, модулът доставя генерирана от слънчева енергия енергия DC към безчеткови помпи и оборудване за доене. Уплътнението IP65 изключва зърно прах и промивна вода под високо налягане, а изолаторът позволява на фермерите да се счупят двата полюса незабавно преди сезонни проверки на оборудването или смяна на колана.

3. Дистанционни телекомуникационни убежища – Критична комуникационна мощност

Разположен вътре в куловите съединения, комбинаторът захранва DC шини, които захранват радио глави и батерии. SPD предпазва чувствителната радиочестотна електроника срещу преходни пренапрежения, докато изолаторът действа като локален изключете за техници, извършващи измервания на заземяването на кулата или смяна на токоизправител.

4. Жилищни клъстерни масиви – фотоволтаични клонове на жилищен блок

Инсталирани в рамките на метър шкафове или тавански ферми, заграждението консолидира два модулни низа за споделен инвертор. Огнезащитни поликарбонат и сплавяне на ниво низ повишават безопасността в населени сгради, и изолаторът дава на аварийните служби една обозначена точка изолирайте DC страната по време на пожар.

5. Индустриални микро-мрежови възли – Резервни вериги и вериги за намаляване на пиковете

Монтирани с фланец на плъзгачи, които свързват PV със зарядни устройства за мотокари или PLC стелажи, кутията обработва 15 kW слънчев вход. Възможността за двоен низ съвпада профили на потребление за намаляване на пика и координирания SPD + двуполюсен изолатор предпазва чувствителните задвижвания както от пикове на мрежата, така и от комутация на инвертора шум.
