PV кутия за наблюдение

Корпусът SYCM7 PV Monitoring Box IP65, доставен от китайския производител Zhejiang Soutya New Energy LLC, включва специален колектор на данни за платформата за управление на мониторинг на фотоволтаични и системи за съхранение на енергия. Това позволява Агрегиране на интерфейси, преобразуване на протоколи, събиране на данни, съхранение на данни, централизирано наблюдение и централизирано поддръжка на различни устройства във фотоволтаичните системи и системите за съхранение на енергия.

Мрежови приложения

Приложимо за фотоволтаични системи и системи за съхранение на енергия:

1.Поддържа работа в близък край чрез мобилно приложение чрез вградена WLAN.
2.Поддържа работа в мрежа viaRs485:
- Свързва се с инвертори на Huawei, PID и други устройства.
- Свързва се с инвертори на трети страни, инструменти за мониторинг на околната среда, кутийни подстанции (STS) и измервателни уреди с помощта на стандартен протокол Modbus-RTU. - Свързва се с измервателни уреди по протокола DL/T645.
- Свързва се с устройства, използващи стандартния IEC103 протокол.
3.Поддържа работа в мрежа чрез Ethernet за свързване на инвертори, интелигентни контролери за съхранение на енергия (Smart PCS), интелигентни струнни системи за съхранение на енергия, MBUS CCO и STS.
4.Поддържа MBUS мрежа за свързване на инвертори Huawei и PID-PVBOX, които поддържат MBUS комуникация.
5.Поддържа дублираща мрежова връзка с две равнини за надеждно предаване.
6.Поддържа връзка към системи за управление:
- Свързва се към системи за управление или устройства на трети страни, използвайки Modbus-TCP протокол чрез кабелна или безжична мрежа.
- Свързва се със системи за управление или устройства на трети страни, използвайки протокол IEC104 чрез кабелна мрежа в локална мрежа.
- Свързва се със системи за управление или устройства на трети страни, използвайки GOOSE протокол чрез кабелна мрежа.

Забележка:
Не поддържа работа в мрежа чрез частни мрежи 4G/3G/2G или LTE за свързване към системи за управление, използващи протокол IEC104.

Типични сценарии за работа в мрежа

Поддържа мрежа с оптични пръстени, мрежа с влакна звезда и мрежа Ethernet звезда.

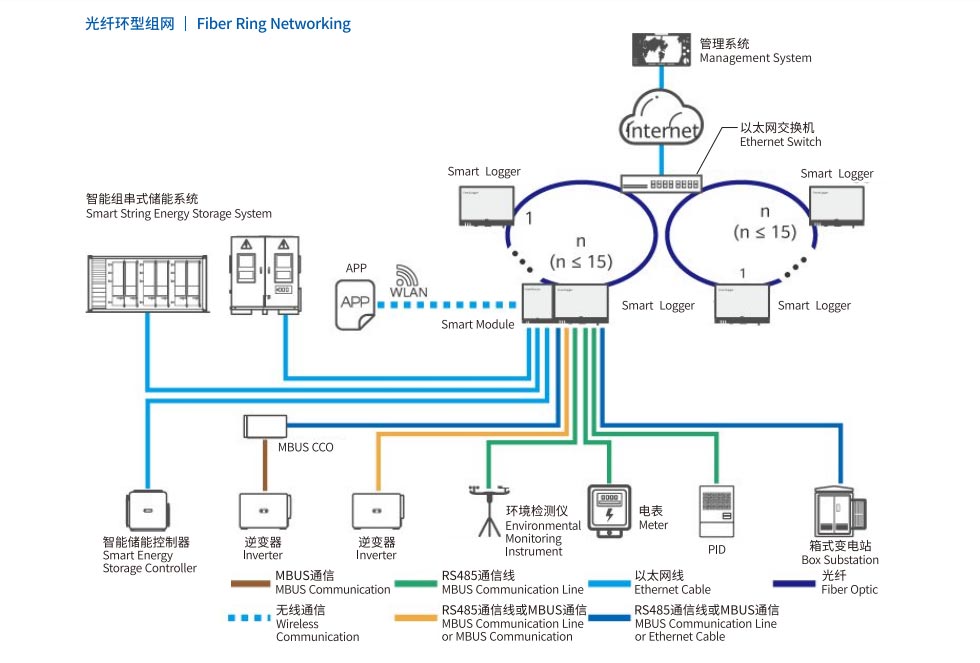

1.Fiber Ring Networking

Забележка:
Оптично пръстеновидната мрежа, съставена от SmartLoggers, може да свърже до 15 SmartLoggers, всеки от които може да се свърже към инвертори, инструменти за мониторинг на околната среда, измервателни уреди и други устройства.
Оптичният комутатор трябва да поддържа стандартния RSTP протокол и да е активиран. Задайте приоритета на моста на превключвателя по-висок от 0x8000 на SmartLogger (препоръчително: 0x7000; колкото по-ниска е стойността, толкова по-висок е приоритетът на моста). Конфигурацията методът за RSTP и мостовият приоритет трябва да се консултират с производителя. Ако комутаторът не поддържа RSTP, влакнесто-пръстеновата мрежа трябва да бъде преобразувана във верижна или звездна топология.
Множество оптични пръстеновидни мрежи могат да бъдат агрегирани чрез Ethernet комутатор и след това свързани към системата за управление.

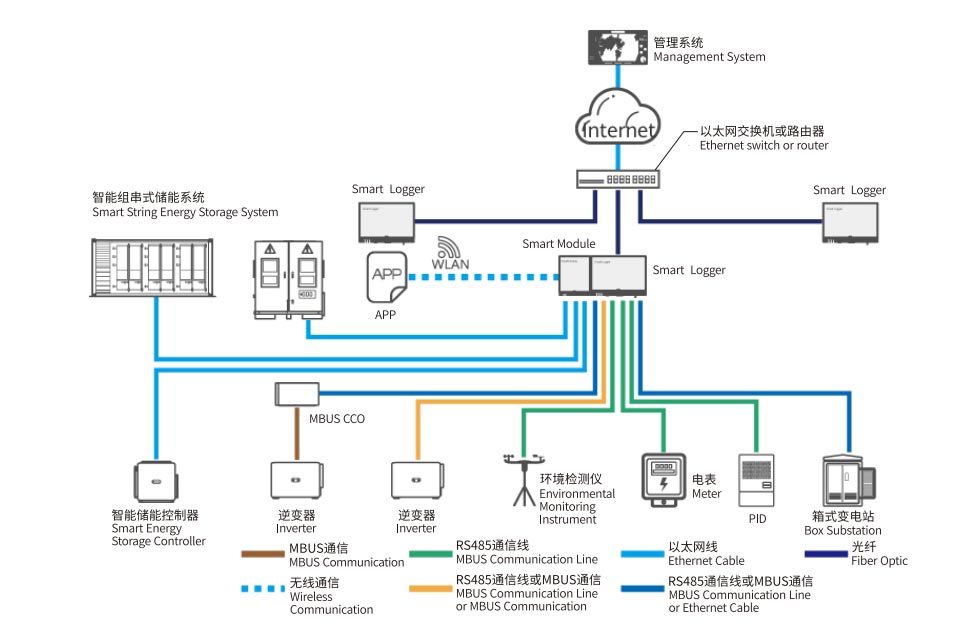

2.Fiber или Ethernet Star Networking

Забележка:
Множество SmartLoggers могат да бъдат агрегирани чрез Ethernet комутатор и след това свързани към системата за управление.
При свързване на SmartLoggers към Ethernet комутатора чрез оптично влакно, максималното комуникационно разстояние е 12 километра (с допълнителен 100 Mbps оптичен модул) или 10 километра (с допълнителен 1 Gbps оптичен модул); когато е свързан чрез Ethernet кабел, максималното разстояние е 100 метра.
SmartLogger поддържа безжични мрежи, включително 4G/3G/2G и LTE частни мрежи.

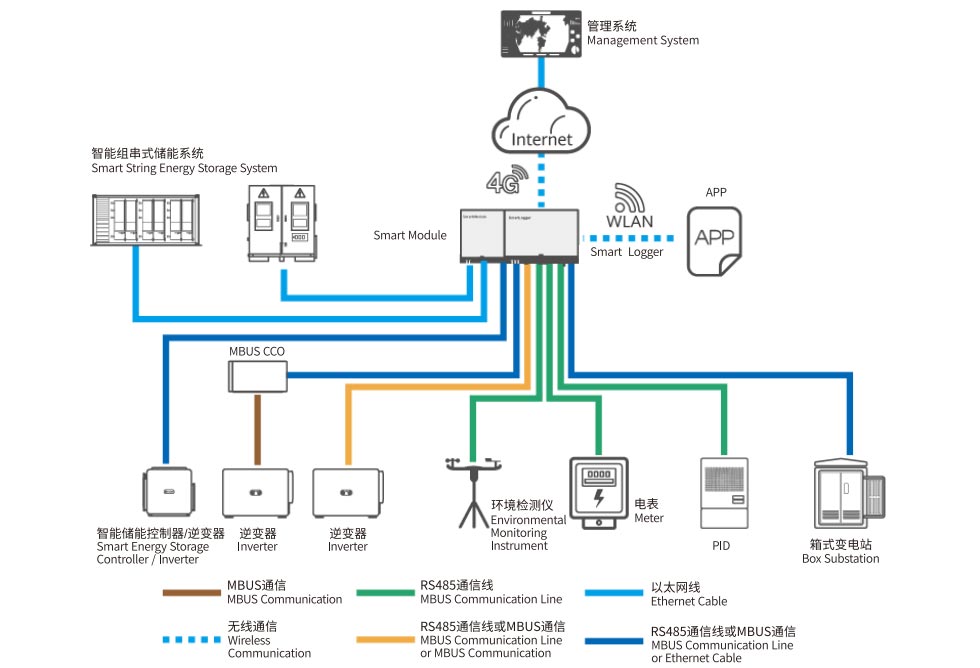

3.4G мрежа

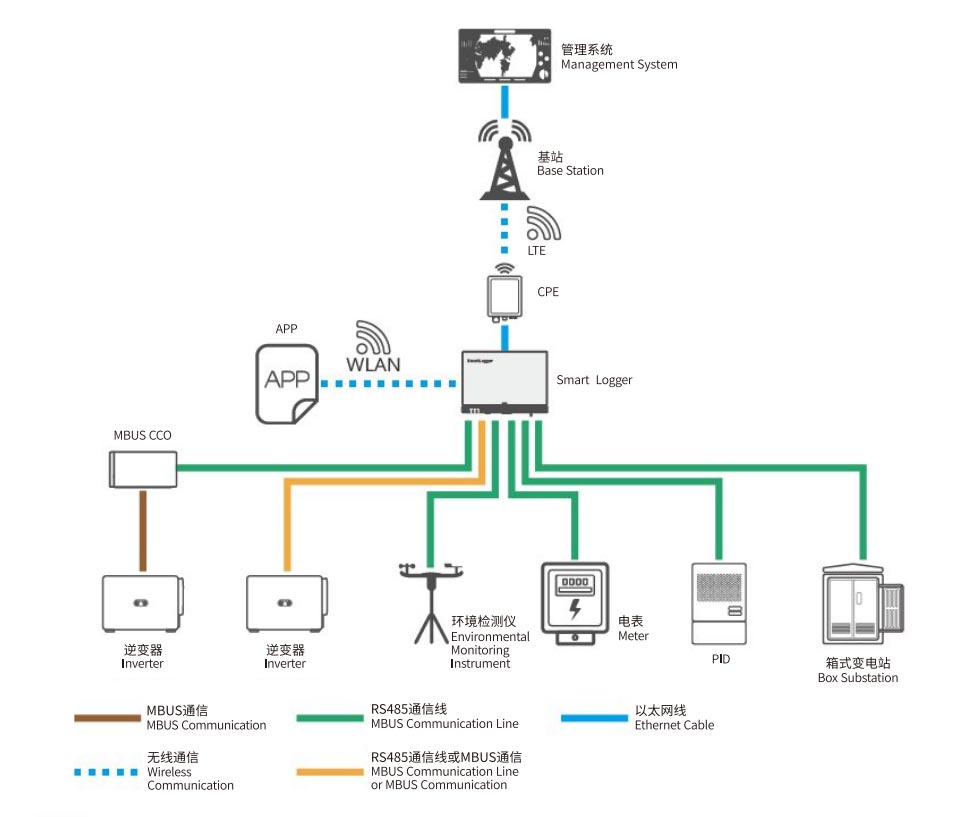

4.LTE частна мрежова мрежа

Забележка:
WAN портът на SmartLogger се свързва към CPE (оборудване в помещенията на клиента) чрез POE модул и POE пренапрежение защитник.
IP адресът на SmartLogger и IP адресът на CPE трябва да бъдат зададени в една и съща подмрежа.
