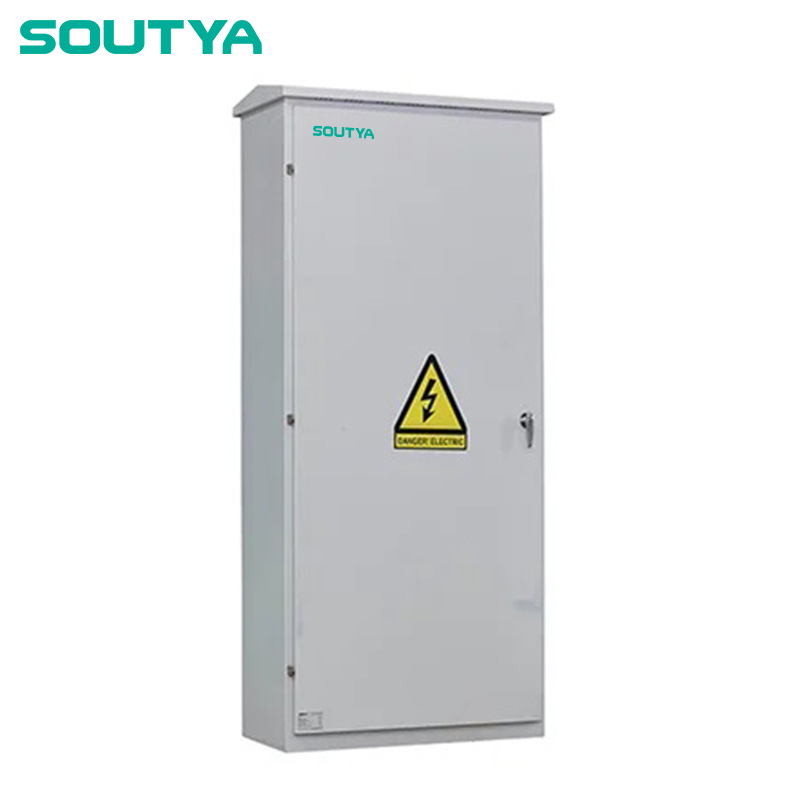

690V AC комбинираща кутия 4 в 1 изход

690V AC Combiner Box 4 In 1 Out, доставена от китайския производител Zhejiang Soutya New Energy LLC, е 690V трифазен инверторен комбинатор конструиран с прахово боядисан, UV-устойчив стоманен корпус и IP65 / Уплътнение с клас IK10 за издръжливо изпълнение на открито. Оградените къщи четири 4-полюсни AC прекъсвача с лят корпус (160-250A), които доставят индивидуална защита от свръхток и късо съединение към всеки вход на инвертора, докато единичен 4-полюсен AC прекъсвач с лят корпус (630-1000A) осигурява изолация при видимо прекъсване и защита от претоварване за комбинирания изход. Фабрично окабелените L1, L2, L3, N и PE медни шини гарантират надеждност тоководеща способност и еквипотенциално свързване и вграден тип 2 4 полюс 690V AC Устройство за защита от пренапрежение предпазва от индуцирана от мълния пренапрежения. Проектиран за до четири соларни стринг инвертора (4*110-138kW), то осигурява основно AC комбиниране, устойчивост на пренапрежение и безопасност при поддръжка.

Сценарии за приложение

1. Блокове за наземно монтиране в мащаб (320–550 kW)

Четирите 160–250A MCCB входа приемат до четири 138 kW стринг инвертора; на 1000 A изход MCCB захранва трансформаторна станция средно напрежение, намалявайки кабелните трасета и разходи за изкопаване в големи соларни паркове.

2. Централно-инверторни плъзгачи

Монтирана на същата рамка като инверторите, кутията действа като „местен AC хъб“ — паралелно свързване на четири инверторни изхода преди единичен голям кабел, прекаран до ring main, опростяващо окабеляването на плъзгача и достъпа за поддръжка.

3. Търговски покривни масиви > 300 kW

Стоманен корпус IP65 и степен на удар IK10 позволяват инсталиране на покрива пространството е ограничено; номиналните компоненти от 690 V повишават напрежението на струната, рязане Загуби на кабел за постоянен ток и запазване на компактността на AC страната.

4. Селскостопански оранжерии и плевни

Тип-2 690 V SPD защитава оборудването за вентилация, напояване и доене от гръмотевични пренапрежения, често срещани в открити полета, докато отделни входни автоматични прекъсвачи позволи на фермерите да изолират един инвертор, без да изключват целия клъстер.

5. Разпределени 4-Pod търговски сайтове

Всеки 160–250 A MCCB служи като локален прекъсвач за отделна сграда крило или капсула на порта за кола; общият изход 630–1000 A MCCB опростява измерването и свързване към мрежата, докато SPD предпазва целия обект от преходни процеси пренапрежения.
