Как да оразмерите правилно DC комбинирана кутия за вашата система от слънчеви панели

Чудили ли сте се някога дали вашата система от слънчеви панели работи толкова ефективно и безопасно, колкото би трябвало? Като собственик или монтажник на соларна система вероятно сте се фокусирали върху панелите и инверторите. Но има критичен компонент, който често не получава светлината на прожекторите, която заслужава:DC комбинирана кутия. Този невъзпят герой на вашия фотоволтаичен масив управлява сложния поток от мощност от вашите панели, като гарантира, че всичко работи гладко и защитено. Избирането на грешния може да доведе до загуби на енергия, опасности за безопасността и разочароващо прекъсване на системата. ПриСутя, ние разбираме тези болезнени точки отблизо. Чрез години инженеринг и опит на терен, ние видяхме как е правилно оразмеренDC комбинаторна кутияформира здравия гръбнак на надеждна соларна инсталация. Това ръководство ще ви преведе, по професионален, но ясен начин, как точно да оразмерите този ключов компонент за вашите специфични нужди.

Какво точно представлява DC комбинирана кутия и защо размерът има значение?

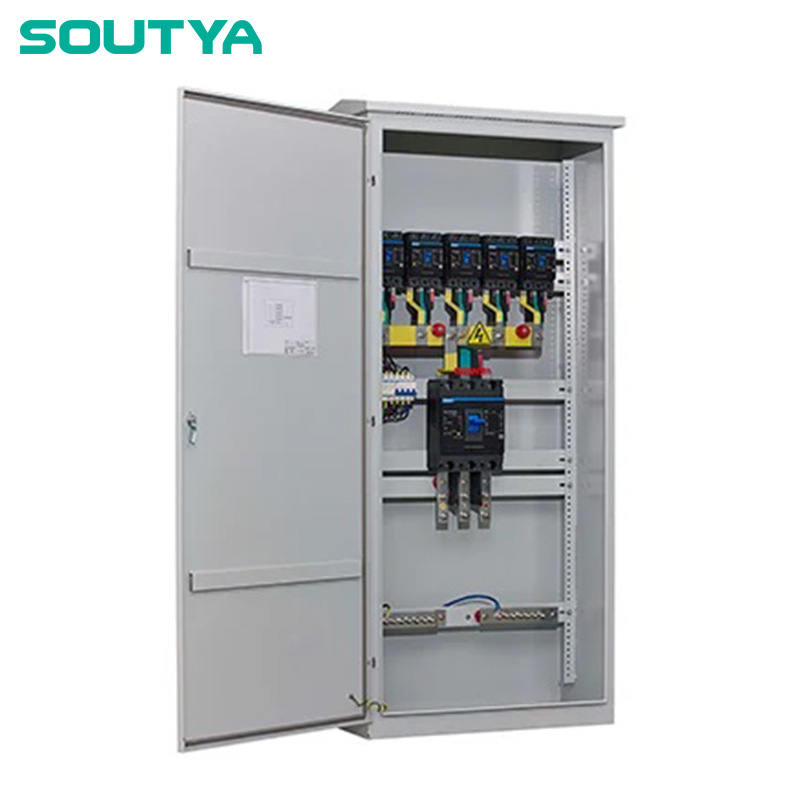

Да започнем с основите. АDC комбинаторна кутияе корпус, монтиран между вашите слънчеви панели и инвертора. Неговата основна задача е да консолидира изхода от множество слънчеви струни (групи панели, свързани последователно) в една двойка проводници, които захранват инвертора. Но прави много повече. Той съдържа критични защитни устройства като предпазители или прекъсвачи за всеки низ, предпазващи от опасни обратни токове и претоварвания. Той също така осигурява централна, безопасна точка за наблюдение на системата, поддръжка и изключване.

И така, защо оразмеряването е толкова критично? Комбинираща кутия с малък размер може да прегрее, да задейства ненужно защитните устройства или дори да представлява риск от пожар. Голяма кутия, макар и безопасна, означава, че сте похарчили пари за капацитет, от който не се нуждаете, и сте заели повече място от необходимото. Правилното оразмеряване постига идеалния баланс между безопасност, производителност и рентабилност. Това гарантира вашетоDC комбиниращи кутииможе да се справи с максималния електрически ток и напрежение, които вашият масив произвежда, както при нормални, така и при екстремни условия.

Какви ключови електрически параметри трябва да изчислите първо?

Преди дори да разгледате продуктовите каталози, трябва да съберете някои основни данни от дизайна на вашия панелен масив. Това не е толкова плашещо, колкото звучи. Основно ще работите с четири ключови параметъра: максимален ток на мощността (Imp), ток на късо съединение (Isc), напрежение на отворена верига (Voc) и максимално напрежение на системата. Тези стойности се намират в листа с данни на вашите слънчеви панели и се влияят от вашата местна температура.

• Ток на низ:Това определя номиналния ампераж, необходим за входните предпазители/прекъсвачи и вътрешните шини. Ключовата стойност тук еТок на късо съединение (Isc)от един панел. След това прилагате коефициенти на безопасност.

• Струнно напрежение:Това определя номиналното напрежение, необходимо за компонентите на кутията. Критичната стойност еНапрежение на отворена верига (Voc)от един панел, настроен за най-ниската очаквана температура на вашия сайт. Вие умножавате коригирания панел Voc по броя на панелите в един низ от серии.

Нека опростим това с практичен пример. Да приемем, че използваме 400W панели със следните спецификации:

• Isc = 10,5 A

• Vo = 40,5 V

• Температурен коефициент на Voc = -0,3%/°C

Сега помислете за място, където най-ниската регистрирана температура е -10°C и имаме 12 панела на низ. Изчислението ще изглежда така:

Таблица 1: Пример за изчисляване на ключови електрически параметри

Тези изчислени стойности - приблизително 537 V и 10,5 A на низ - са основата за избор на вашияDC комбинаторна кутия.

Как избирате правилния модел Soutya DC Combiner Box?

След като имате вашите основни електрически параметри, следващата стъпка е да ги съпоставите със съвместима комбинирана кутия. Ето къдеСутяпродуктите блестят, предлагайки ясни, стабилни спецификации, предназначени за приложения в реалния свят. Трябва да имате предвид няколко спецификации на кутията.

• Максимални входни низове:Колко отделни струни трябва да комбинирате? Нашите кутии се предлагат в 4-в-1, 6-в-1, 8-в-1, 10-в-1 и дори по-големи конфигурации.

• Максимално системно напрежение (Vdc):Това трябва да надвишава вашетоКоригиран String Vocизчислено в таблица 1. За нашия пример от 537V, кутия с номинална мощност 600V или 1000V би била подходяща, като 1000V предлага повече пространство за бъдещо разширяване.

• Номинален входен ток на низ (A):Номиналната стойност на предпазителя или прекъсвача на низ. Трябва да бъде най-малко 156% от Isc на низа (според указанията на NEC). За нашия 10.5A Isc: 10.5A * 1.56 =16.38А. Бихте избрали следващия стандартен размер нагоре, обикновено a20Апредпазител.

• Основен изходен ток (A):Номиналната стойност на главния изходен прекъсвач или предпазител. Това се основава насума от всички входни токове на низовеумножен по коефициент на безопасност и разнообразие.

Да кажем, че нашият примерен проект има 6 еднакви низа. Ето как бихме избрали aСутямодел:

Таблица 2: Ръководство за избор на кутия за комбиниране на Soutya (Пример: SY-COM-6S)

Както можете да видите,СутяМоделът SY-COM-6S не само отговаря, но и надхвърля изискванията на нашата примерна система, осигурявайки жизненоважни граници на безопасност и ценни допълнителни функции. НашитеDC комбиниращи кутииса изградени с тази философия: осигуряват място за надеждност и възможности за прозрение.

Какви са често задаваните въпроси за DC комбинираните кутии?

Навигирането в спецификата може да доведе до много въпроси. Ето три от най-честите, с които се сблъсквамеСутя.

ЧЗВ 1: Мога ли да свържа низове с различен брой панели или различни марки панели към една и съща DC комбинираща кутия?
Технически е възможно, но като цяло не се препоръчва, освен ако кутията не е специално проектирана за това. Основният проблем е несъответствието на напрежението. Струни с различни напрежения (поради различен брой панели или спецификации) ще се опитат да се изравнят, когато се комбинират, което води до загуба на изходна мощност и потенциален стрес върху низа с по-ниско напрежение. За оптимална производителност всички низове са свързани към стандартDC комбинаторна кутиятрябва да са идентични по модел на панела, количество и ориентация.

ЧЗВ 2: Винаги ли имам нужда от предпазител за всяка струна в моята комбинирана кутия?
Не винаги. Националният електрически кодекс (NEC) предоставя ключово изключение. Ако имате само две струни в паралел, обикновено не се нуждаете от предпазители на струна, тъй като максималният възможен обратен ток от една здрава струна към повредена е малко вероятно да надвиши тока на повредената струна. Въпреки това, ако имате три или повече струни в паралел, предпазители или прекъсвачи за всяка струна сазадължителноза защита срещу прекомерен обратен ток. Всички стандартниСутякомбиниращите кутии идват предварително конфигурирани с необходимата защита на низ за пълно съответствие и безопасност.

ЧЗВ 3: Колко важен е рейтингът IP (защита от проникване) за комбинирана кутия и какво трябва да търся?
Изключително важно. TheDC комбинаторна кутияе инсталиран на открито, изложен на дъжд, прах и евентуално сняг. Лошото уплътнение може да доведе до навлизане на влага, причинявайки корозия, късо съединение и повреда на системата. За повечето външни приложения минимален рейтинг отIP65се препоръчва. Този рейтинг гарантира пълна защита срещу проникване на прах и защита срещу водни струи под ниско налягане от всяка посока.Сутязагражденията обикновено се оценяватIP65или по-висока, осигуряваща дългосрочна издръжливост при тежки условия на околната среда.

Как физическите фактори и факторите на околната среда влияят на вашия избор?

Електрическите спецификации са половината от историята. Къде и как монтирате кутията е също толкова важно. Помислете за материала на корпуса – диелектричната пластмаса е рентабилна и устойчива на корозия, докато металът (като прахово боядисан алуминий) предлага превъзходна механична якост и разсейване на топлината. Физическият размер трябва да побира всички компоненти с подходящо пространство за огъване на тел. Местата на входа на тръбопровода трябва да съответстват на вашия план за окабеляване.

Околната среда е ключова. Крайбрежните обекти изискват висока устойчивост на корозия. Зоните с висока светкавична активност правят вграденото устройство за защита от пренапрежение (SPD) с голям капацитет неоспоримо. За горещ климат се уверете, че температурният рейтинг на кутията и намаляването на номиналните стойности на нейните компоненти (като предпазители) са достатъчни. ПриСутя, ние проектираме нашитеDC комбиниращи кутииимайки предвид тези глобални предизвикателства, използвайки материали и дизайни, които издържат теста на времето и елементите.

Готови ли сте да изградите по-безопасна и по-ефективна слънчева система?

Оразмеряване на вашетоDC комбинаторна кутияправилно не е просто техническо упражнение за отмятане; това е инвестиция в безопасността, ефективността и дълготрайността на цялата ви инвестиция в слънчева енергия. Чрез методично изчисляване на параметрите на вашия низ и съпоставянето им със стабилен, добре проектиран продукт, вие елиминирате основна точка на повреда и печелите спокойствие.

ПриСутя, ние сме специализирани в осигуряването на това спокойствие. Нашата гама отDC комбиниращи кутиие проектирано с прецизност, изградено с издръжливост и проектирано за яснота - което прави процеса на избор и инсталиране по-гладък за професионалисти и осигурява надеждна работа в продължение на години. Ние не просто продаваме компоненти; ние осигуряваме основната надеждност, от която зависи вашата слънчева енергийна система.

Имате предвид конкретен проект или се нуждаете от експертен съвет за избора на перфектната комбинирана кутия за вашата уникална настройка?Нашият екип за техническа поддръжка е готов да помогне.Свържете се с насднесза персонализирана консултация, подробни спецификации на продукта или за намиране на дистрибутор близо до вас. Нека заедно изградим по-безопасно и по-интелигентно слънчево бъдеще.
