1500V слънчева DC разединителна комбинирана кутия

1500V соларна DC разединителна комбинирана кутия, доставена от Китай производител Zhejiang Soutya New Energy LLC, е 1500 V DC PV комбиниран модул с корпус от алуминиева сплав и IP66 защита, която гарантира висока издръжливост и надеждна работа на открито. Устройството интегрира критични предпазни компоненти, включително DC устройства за защита от пренапрежение, DC изолатори и a главен DC изолиращ прекъсвач. Той е проектиран да осигури цялостна изолация, защита от течове и заземяване във фотоволтаични системи.

Технически параметър

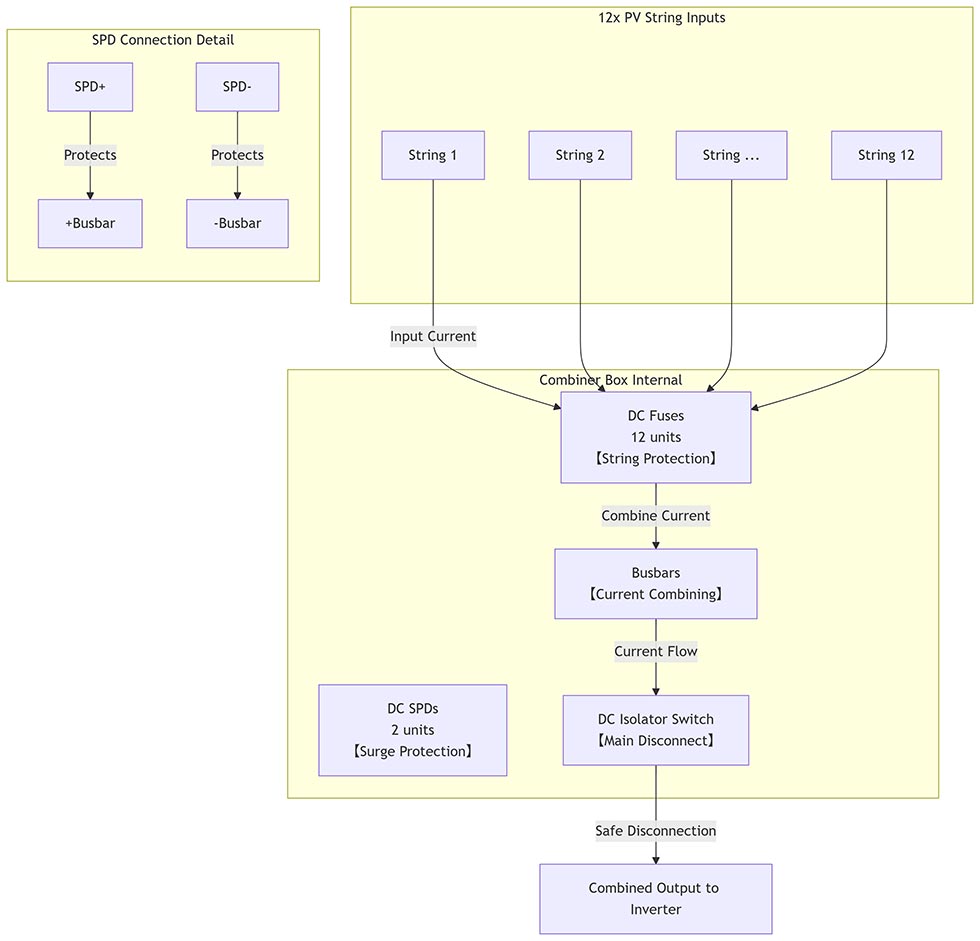

Електрическа схема

Сценарии за приложение

1.Фотоволтаични полета с мащаб на полезност – централно инверторно агрегиране

Монтирана на пода върху стоманени напречни рамена между редовете на тракерите, кутията 12 в 1 консолидира дузина струни от 1500 V в един homerun кабел. Индивидуален предпазител държачите предпазват всяка струна от грешки при обратен ток, докато двойните SPD (± и PE) ограничават мълниеносните пренапрежения, индуцирани при дълги DC серии. Основната въртящият се изолатор осигурява изолация на видимо прекъсване в комбинатора, което позволява екипите за поддръжка да блокират цялата шина 1500 V преди работа по централен инвертор или трансформатор.

2. Големи търговски покриви – групиране на низове с множество MPPT

Монтиран върху баластни корита през широки плоски покриви, модулът захранва 12 отделни низове в един MPPT вход на 250 kW инвертор. Ниво на низ предпазителят предотвратява разпространението на повреда между масивите, а изолаторът дава електротехници локална точка на изключване по време на смяна на инвертора или инфрачервено сканиране инспекции, елиминирайки необходимостта от затваряне на целия покрив.

3.Агроволтаични инсталации – Издигнати тракерни комбайни

Окачени на пилонови конструкции над редовете с култури, загражденията агрегатират мощност от повдигнати двустранни модули. IP66 уплътнителни блокове спрей за напояване и прах, докато двойните SPD предпазват от летни гръмотевични бури, често срещани в селски равнини. Изолиращият превключвател позволява на фермерите безопасно да изключат постоянния ток вериги, преди да регулирате наклона на тракера или да обслужвате напоителните стрели.

4. Индустриални микромрежови дворове – DC-свързани фронтове за съхранение

Цокъл, монтиран на ръба на слънчеви портове за автомобили, свързани с контейнери за батерии, комбинаторът обединява 12 струни в 1500 V DC шина, захранваща PCS зарядни устройства. Шинопроводи с номинален ток 400 A непрекъснато зареждане/разреждане на дръжката за съхранение и изолаторът осигурява аварийно изключване за пожарникарите, когато е интегриран със системата за откриване на дъгова повреда на микромрежата.

5. Дистанционни пустинни слънчеви централи – центрове с дълги струни в тежка среда

Закрепена върху бетонни подложки сред пустинни масиви, кутията издържа на околната среда от 55 °C и нанесен от вятъра пясък. Двойните SPD предпазват от далечни удари на мълнии на километри DC кабели, докато главният изолатор позволява нощно време заключване без излагане на инвертора, осигуряващо минимално време на престой по време на модула почистване или смяна на двигателя на тракера.
