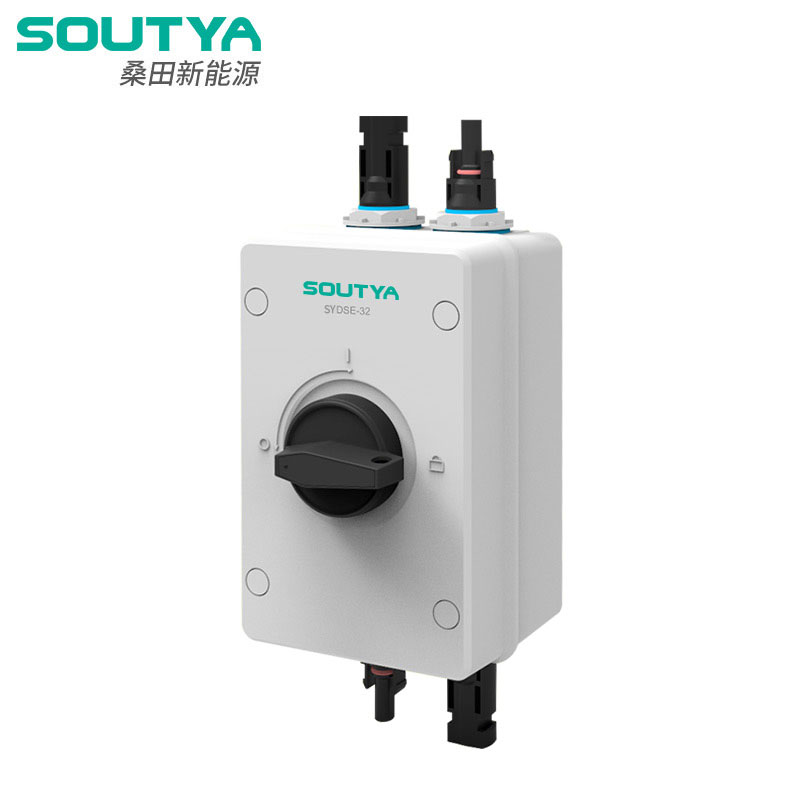

DC изолиращ превключвател тип изтегляне

Изолиращият превключвател SYDSC-32 DC Drawout-Type, доставен от базирания в Китай производител Zhejiang Soutya New Energy LLC, осигурява 1 500 V DC, 32 A възможност за превключване с 1 200 A рейтинг за устойчивост на късо съединение за слънчеви комбинаторни кутии и DC разпределителни системи.
▶ Компактна структура и модулен дизайн. Всяка верига е независимо разположена на отделен слой, което гарантира по-голяма безопасност.
▶ Двуконтактна ротационна връзка със самопочистващ се дизайн, който удължава живота на продукта.
▶ Окабеляване в стил тунел, предлагащо гъвкавост и удобство.
▶ Силна адаптивност към околната среда, способна да работи надеждно в температурен диапазон от -40 до 85 °C.
▶ Прилага се във фотоволтаични комбинирани кутии и фотоволтаични системи, свързани към мрежата.

Изпратете запитване

Описание на продукта

Изолаторен превключвател SYDSC-32 DC Drawout-Type, доставен от базиран в Китай производител Zhejiang Soutya New Energy LLC е 1500 V DC, 32 A ротационен изолатор с двойно прекъсване, въртящи се контакти, които осигуряват бързо изгасване на дъгата и висока надеждност. С 1200 A рейтинг на устойчивост на късо съединение и 8 mm контактна междина, той е предназначен за безопасно изолиране на веригата в соларен комбинатор кутии, батерии и системи за съхранение на енергия.

Характеристика

Двуконтактна ротационна връзка
IP66 защита
Неполярност
Къса дъга
Материал, забавящ горенето

Сценарии за приложение

1.PV комбинирани кутии

Монтиран между струните и инвертора, въртящата се дръжка едновременно изключва положителни и отрицателни проводници; контактите с двойно прекъсване осигуряват 1500 V DC изолация без дъга и дават на монтажниците видимо прекъсване необходими за безопасна поддръжка.

2. DC панели за съхранение на енергия от батерии

Инсталиран на шината на акумулаторния клъстер, изолаторът може да прекъсва постоянен ток от страната на батерията с едно бързо движение; неговите 1200 A късо съединение рейтингът за защита издържа на обратни токове на повреда по време на авария изключвания.

3. Бързо зареждащи се купчини

В 800 V бързите зарядни устройства 4-полюсната версия разделя две независими захранване на батерията. Неполярният дизайн поддържа двупосочно зареждане/разреждане, докато корпусът IP66 гарантира дълготрайна работа на открито надеждност.

4. Страни на инвертор с комерсиален и полезен мащаб

Когато инверторът се нуждае от обслужване или подмяна, SYDSC-32 дава ясно точка на прекъсване, предотвратяваща повреда на дъгата на клемите и работи от –40 °C до +85 °C за пустини или високопланински растения.

5. Под-единици за съхранение в контейнери

Използва се като превключвател за поддръжка на ниво клъстер заедно с предпазители или прекъсвачи, той създава двустепенна изолационна схема - предпазител плюс изолатор - ограничавайки прекъсването обхват и подобряване на цялостната наличност на системата.

Технически параметър

Модел №		SYDSC-32
Номинално напрежение на изолацията	Vdc	1500
Конвенционален нагревателен ток	A	32
Номинално импулсно издържано напрежение	Vdc	8000
Icw Номинален ток на краткотрайна устойчивост	A	780
Номинална способност за късо съединение	A	1200
Контактно съпротивление	mΩ	≤3
Изолационно съпротивление	mΩ	≥50
Максимална площ на кабела (включително джъмпер)
Единичен проводник или стандартен	mm²	4-10
Въртящ момент
Клема M4 Затягане на винт	Nm	1,2-1,8
Превключващ въртящ момент	Nm	12:00 Включване, 9:00 Изключване
Позиция на копчето за превключване	Nm	12:00 Включване, 9:00 Изключване
Механичен живот		10000
Електрически живот, работна честота		300 пъти/200 пъти/час
Електрически живот, работна честота		300 пъти/200 пъти/час
DC полюси		2、4
Контактно разстояние (разстояние между полюсите)	мм	8
Работна температура	℃	-40 до +85
Температура на съхранение	℃	-40 до +85
Ниво на замърсяване		3
Клас на пренапрежение		Ⅲ
Клас IP с водоустойчива кутия		IP66

Параметри на окабеляване

Модел	низ	поляк	(Категория на използване)DC-PV1DC-PV2IEC/EN60947GB/T14048.
			300V		600V		800V		1000V		1500V
			PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2
SYDSC-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

Електрическа схема

DC Drawout-Type Isolator Switch

Крива на намаляване

DC Drawout-Type Isolator Switch

Външен вид и монтажни размери

DC Drawout-Type Isolator Switch
