Миниатюрен прекъсвач с автоматично повторно включване

Миниатюрен автоматичен прекъсвач с автоматично повторно включване, доставен от базирана в Китай производител Zhejiang Soutya New Energy LLC. Разполага с миниатюрна верига прекъсвач като главен превключвател, оборудван с ултра-малък интелигентен електрооператор с микропроцесор. Има функции за пренапрежение, действия при ниско напрежение, загуба на напрежение и забавяне на времето, с автоматични повторно включване след възстановяване на напрежението. Отговаря на техническите спецификации за разпределени фотоволтаични прекъсвачи, свързани към мрежата: GB/T 10963.1, IEC/EN 60898-1 и Q/GDW 1972.

Характеристика

Защита от късо съединение
Защита от над/под/загуба на напрежение
след възстановяване на напрежението
10kA номинален капацитет на прекъсване
Време за автоматично затваряне: 7s-10s

Технически параметър

Работна среда

Надморска височина:≤2000m;
Инсталационна категория:Ⅱ、Ⅲ;
Метод на инсталиране: Вграден вертикален монтаж на DIN шина
Степен на замърсяване:2.

Електрическа схема

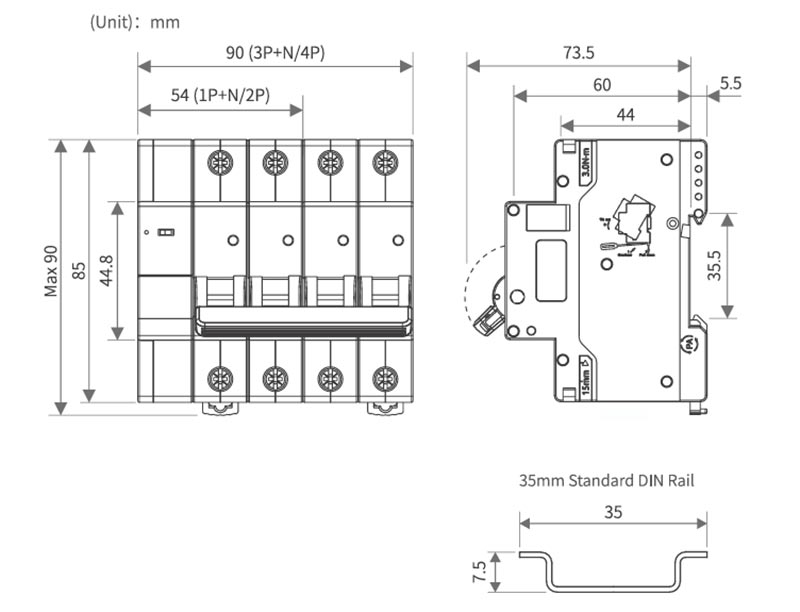

Външен вид и монтажни размери

Сценарии за приложение

1. Покривни и C&I String PV системи

400 V/230 V, монофазен или трифазен жилищен и търговски покрив масиви; монтира се вътре в AC разпределителната кутия, която се намира между низа инвертор и измервателният уред, за да дадат претоварване, късо съединение и автоматично повторно затваряне след възстановяване на мрежовото напрежение.

2. Инверторен променливотоков изход, свързан към мрежата

Монтира се фабрично от OEM производители на инвертори като стандартен AC протектор на 5-15 kW монофазни или 10-30 kW трифазни модели; 10 kA капаци за прекъсваща способност високият очакван ток на повреда, наблюдаван в разпределителното табло.

3. Табла за измерване на разпределена енергия

Използва се като основно изолиращо/MCB устройство вътре в „PV измервателната кутия“, изисквана от Стандарти за комунални услуги на State-Grid / China Southern Power; изключване при ниско напрежение <150 V и изключване при пренапрежение >290 V гарантират автоматично изключване когато решетката се изнесе извън прозореца за анти-остров.

4. Car-port & Agrivoltaic струни

Външни колони на комбиниране, където ръчното нулиране е неудобно; 20 000 цикъла механичен живот и –25 °C…+60 °C рейтинг позволяват без поддръжка, сезонен операция.

5. Системи за съхранение, базирани на малки батерии

AC-свързани литиево-йонни или LiFePO₄ преоборудвания; прекъсвачът се отваря на акумулаторен инвертор свръхток и се затваря отново, след като BMS сигнализира за нормално напрежение, елиминирайки обаждания на клиенти.

6. Павилиони за улично осветление и зареждане на електромобили

Захранва клона за осветление 32 A/40 A или зарядното устройство от ниво 2 от същата PV верига; компактен 1P+N или 3P+N 54 mm/90 mm отпечатък спестява ценен корпус пространство.

7. Дистрибуция на ферми и телекомуникации

Осигурява защита от ниско напрежение за моторно задвижвани помпи или телеком токоизправители, които трябва да изключат, когато селската слаба мрежа се срине, тогава автоматично се рестартира, когато линията се възстанови >85 V.

8. Преносими фотоволтаични модули и устройства под наем

Генератори под наем с бърза настройка за фестивали или строителни обекти; Plug-and-play повторно затваряне избягва ръчна намеса всеки път, когато мрежата или хълцане на генератора.
