DC миниатюрен прекъсвач

Миниатюрният автоматичен прекъсвач SYB5-80 DC, доставен от базирания в Китай производител Zhejiang Soutya New Energy LLC, осигурява защита за вериги AC 230/400V и DC 300~1200V.
Ключови характеристики
▶ Общо за AC и DC (AC230/400V、DC300~1200V)
▶ Без разграничение на положителния или отрицателния поляритет, двупосочна защита, по-лесен за инсталиране.
▶ Силна къса дъга, по-висока безопасност.

Изпратете запитване

Описание на продукта

Миниатюрният автоматичен прекъсвач SYB5-80 DC, доставен от базирана в Китай производител Zhejiang Soutya New Energy LLC, е 300–1200 V DC и 230/400 V AC двупосочен и неполяризиран миниатюрен прекъсвач, с 10 KA AC / 6KA DC изключвателна способност, проектирана за защита от високо напрежение във фотоволтаични системи системи, системи за съхранение на енергия от батерии (BESS) и електрически превозни средства оборудване за зареждане.

Характеристика

Защита от късо съединение, защита от претоварване
Максимална мощност на прекъсване: 10 KA AC / 6KA DC
Неполярна, двупосочна защита
Къса дъга
Материал, забавящ горенето

Сценарии за приложение

1. Жилищни и търговски фотоволтаични комбинирани кутии

Защитава 300–1200 V DC стринг входове и 230 V/400 V AC инверторни изходи; еднополюсната ширина удвоява плътността в малки кутии.

2.PV-батерийни хибридни инвертори

Двупосочен, неполяризиран прекъсвач на 300–1200 V DC акумулаторна шина дръжки токове на зареждане и разреждане без повторно окабеляване.

3. Малки DC EV зарядни устройства (≤ 20 kW)

600–1200 V DC защита на изходната шина; 6 kA прекъсване изчиства дъговите повреди по време на plug-in/out събития.

4. Телеком и центрове за данни DC стелажи

Комбинациите от полюси предпазват 48 V/240 V/380 V сървър или UPS разклонения до 1200 V DC; Монтирането на DIN-шина спестява място в шкафа.

5. DC микро-мрежи с ниско напрежение

380–1200 V DC разпределение за LED осветление, вентилатори или помпи; B/C/D криви отговарят на различни характеристики на натоварване.

6. Сурови или високопланински обекти

−30 °C до +70 °C, без намаляване на мощността до 2 000 m, отговаря на IP66 кутии за навеси за автомобили, агроволтаични и покривни инсталации.

Технически параметър

Модел		SGB5-80

поляк		1P	2P	3P	4P
Номинално работно напрежение Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Максимален ток на рамката		80А
Номинален ток In		6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А
Номинално изолационно напрежение Ui		690VAC
		600V DC 900VDC 1200VDC
Номинално импулсно издържано напрежение Uimp		8kV

Характеристики на изключване		B/C/D
Тип спъване		Термомагнитни
Ics Работен капацитет на прекъсване lcs		7,5kA(AC)6kA(DC)
Icu Максимална мощност на прекъсване lcu		10kA(AC)6kA(DC)
Електрически живот
Действителна средна стойност		Средно 4000 пъти (AC) 1000 пъти (DC)

Стандартна определена стойност		1500 пъти (AC) 300 пъти (DC)

Механичен живот
Действителна средна стойност		≥15000 пъти
Стандартна определена стойност		8500 пъти (AC) 9700 пъти (DC)

Категория на пренапрежение		Ⅲ
Степен на замърсяване		3
Ниво на защита		IP40; Терминал IP20
Устойчивост на влага и топлина		Категория 2
Относителна влажност		≤95%
Устойчивост на вибрации		Основа IEC60068-2-6
Параметри на устойчивост на механичен удар		Основа IEC60068-2-27

Капацитет на окабеляване		25~35 mm²
Момент на окабеляване		3.0Nm
Работна температура на околната среда		-30℃~+70℃
Околна температура на съхранение		-40℃~+85℃
Метод на инсталиране		DIN35
Надморска височина		≤2000м
Тегло		0,13 кг/полюс
Измерение	Дължина	85 мм
	ширина	18 мм	36 мм	54 мм	72 мм
	Височина	Макс.78 мм
Пакет	Бр./кутия	12	6	4	3
	Кутия/кашон	10
	Картон/палет	80
Съхранение		Продуктът трябва да се съхранява в добре проветриви складови помещения, с относителна влажност не повече от 80% и температура на околната среда трябва да бъде между -40 ℃ и +80 ℃. Освен това не трябва да има наличие на киселинни, алкални или корозивни газове.

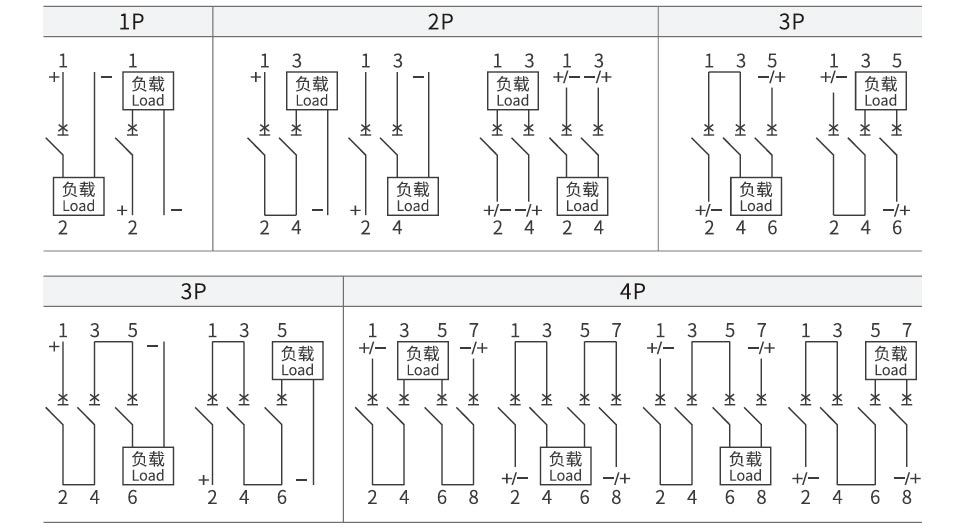

DC електрическа схема

DC Miniature Circuit Breaker

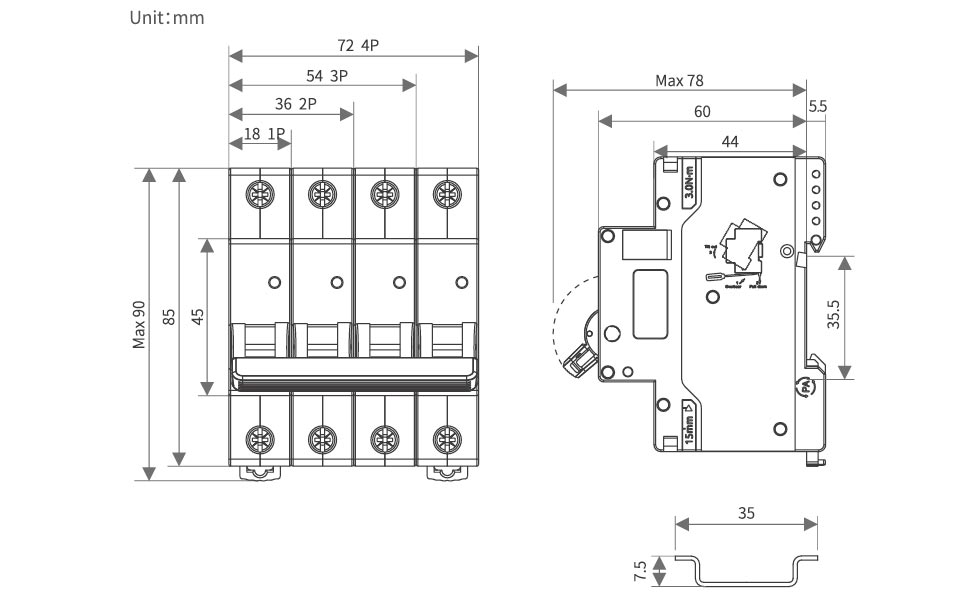

Външен вид и монтажни размери

DC Miniature Circuit Breaker

Коефициент на намаляване

Таблица на коефициента на намаляване на температурата

температура	-30 ℃	-25℃	-20 ℃	-15℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Коефициент на номинален работен ток	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


температура	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Коефициент на номинален работен ток	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Таблица на коефициента на намаляване на надморската височина

Надморска височина /м	2000	3000	4000	5000
Номинален работен коефициент на ток	1	0.96	0.91	0.86
Номинален работен коефициент на напрежение	1	1	1	1
Коефициент на издържано напрежение при номинална мощност	1	0.9	0.82	0.71
Номинален коефициент на издръжливост на импулсно напрежение	1	0.9	0.82	0.71
Номинален пределен капацитет на сегмента на късо съединение и електрически живот Коефициент	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Таблица на коефициента на понижаване за паралелен монтаж на MCBS

№ на MCB	1	2~3	4~5	6~8	9~10
In≤25A Коефициент	1	0.96	0.9	0.8	0.7
32A≤In≤63A Коефициент	1	0.92	0.8	0.7	0.6
80A≤In≤125A Коефициент	1	0.9	0.8	0.7	/

Аксесоар

Спомагателно освобождаващо устройство MX
Номинално контролно напрежение Us	DC:24~48V AC:110~230V
Максимално време на изключване	<10ms
Съпротивление на бобината	50
Ограничете тока	≥1.6A
Механичен живот	10 000 пъти
Електрически живот	4000 пъти
Момент на окабеляване	0,8N ·m
Възможност за окабеляване	1,0 mm² Твърд проводник
	1,0 mm² Мек проводник с накрайници
Работен температурен диапазон	-30℃~+70℃


Условия на околната среда	Не трябва да има експлозивни опасни вещества и никакви вредни газове или проводящ прах, които могат да корозират или повредят изолацията
Монтажна позиция	От лявата страна на прекъсвача

Условия за монтаж	DIN35mm стандартен монтаж на шина

Помощен контакт OF
Контактна прекъсваща способност	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Минимално работно напрежение	5V
Минимален работен ток	10mA
Номинално изолационно напрежение	500V
Номинален ограничен ток на късо съединение	1000А
Договорен отоплителен ток Ith	4A
Механичен живот	10000 (пъти)
Електрически живот	4000 (пъти)
Момент на окабеляване	0,8N ·m
Възможност за окабеляване	1,0 mm²
Брой контакти	1 нормално отворен, 1 нормално затворен

Работен температурен диапазон	-30℃~+70℃


Условия на околната среда	Не трябва да има експлозивни опасни вещества и никакви вредни газове или проводящ прах, които могат да корозират или повредят изолацията
Монтажна позиция	От лявата страна на прекъсвача

Условия за монтаж	DIN 35 мм стандартен монтаж на шина
