DC 1500V държач за предпазител

SYF5-50P DC 1500V държач на предпазител, доставен от китайския производител Zhejiang Soutya New Energy LLC, е специално устройство за защита от свръхток, което обикновено се използва в кутии за комбиниране на низове на по-големи търговски покриви, селскостопански оранжерии или средно мащабни наземни фотоволтаични инсталации с мощност 30–50 kW и повече.
Ключови характеристики
Светлинна индикация, ясно знайте състоянието на проводника на предпазителя.
Отворете дръжката, тя може да се издърпа нагоре, по-лесно за смяна на проводника на предпазителя.
Нит плюс ултразвуково заваряване по-солидно, окабеляването не се разделя.
Приложение в PV комбинирана кутия.

Изпратете запитване

Описание на продукта

SYF5-50P DC 1500V държач за предпазител, 50 A фотоволтаичен предпазен носач доставен от китайския производител Zhejiang Soutya New Energy LLC – е a защитно устройство за монтаж на панел, изработено от устойчив на ултравиолетови лъчи поликарбонат корпус и уплътнение с рейтинг IP65 за дълготрайна работа на открито. The държачът заключва 10 × 38 mm gPV предпазител (общо 2,2 × 13,2 cm) и осигурява 25 kA прекъсващ капацитет отстраняване на повреда с видимо прекъсване индикация и безопасност при поддръжка, при фабрично окабеляване положителен, отрицателен и PE накрайниците осигуряват надеждна непрекъснатост на заземяването. Проектиран за едно- или многострунни PV подматрици, той осигурява съществен свръхток изолация и изравняване на потенциалите.

Технически параметър

Модел	SYF5-50P
Брой полюси	1P
Според стандарта	IEC60269
Номинално работно напрежение Ue V DC	1500V DC
Номинален ток в A	2-50А
Капацитет на прекъсване kA	20kA/25kA
Ниво на защита	IP20
Окабеляване mm²	1-16 mm²
Работен температурен диапазон	-50℃~+90℃
Надморска височина	≤2000м
Относителна влажност	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Инсталационна среда	Без значителни вибрации и удари
Инсталационна категория	Клас III

Сценарии за приложение

1.Фотоволтаични комбинирани кутии в мащаб

1 500 V DC стрингове от модули 182/210 mm до 50 A; 10,3 × 85 mm предпазители позволяват 28–40 A на низ, намалявайки броя на кутиите в 2,5 MW блокове.

2.Големи търговски/промишлени покриви ≥ 30 kW

Трифазни инвертори 50 kW–110 kW с 1 300–1 500 V MPPT се възползват от 25 kA прекъсващ капацитет и 1 mm контактна междина за надеждно гасене на дъгата.

3. Контейнерни батерийни системи за съхранение на енергия (BESS)

1 200–1 500 V DC батерийни стелажи до 2,5 MWh; Рейтинг 50 A защитава всяка стойка докато 25 kA Icu се справя с ток на късо съединение при пълна батерия.

4.150 kW–400 kW DC станции за бързо зареждане

Защитава 1 000–1 500 V DC шина между токоизправителния стек и дозатора; изолаторът на предпазителя позволява безопасно изтегляне по време на поддръжка без изключване намалете цялата банка зарядни устройства.

5. PV + хранилище за EV хъбове за зареждане

Двойна употреба на една и съща шина от 1 500 V: един изолатор на предпазител на входен фотоволтаичен низ и друг на багажник, което опростява резервните части и логистиката.

6. Пустинни или плаващи фотоволтаични инсталации

−50 °C до +90 °C работен диапазон и IP20 клеми, безопасни за пръсти, издържат сурова външна среда или среда с висока влажност; 85 mm предпазител елемент дава по-висока Не пропускам за дълги кабели.

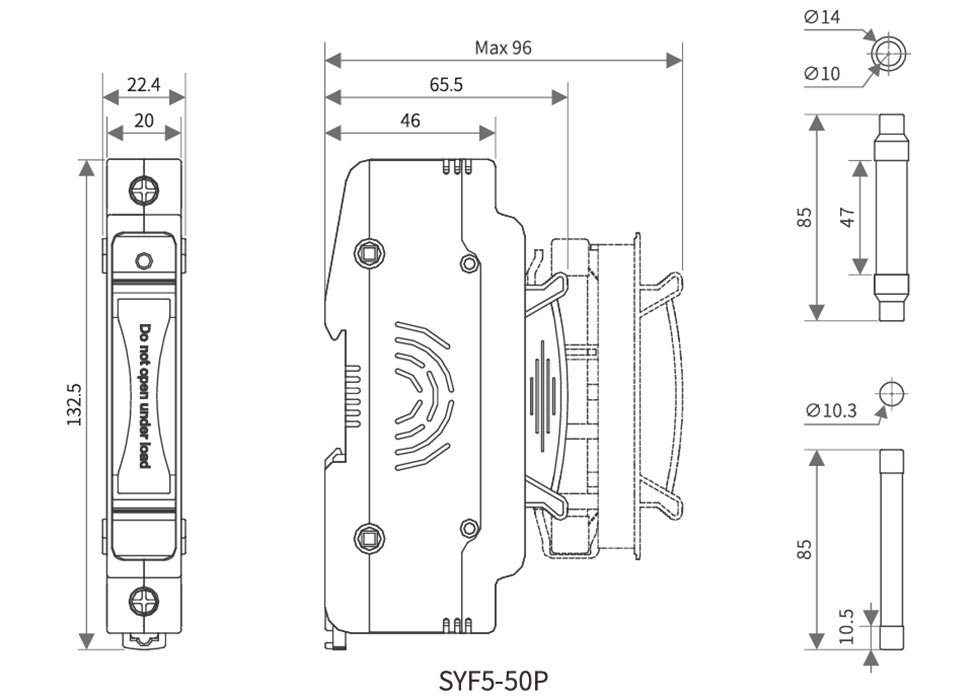

Външен вид и монтажни размери

DC 1500V Fuse Holder

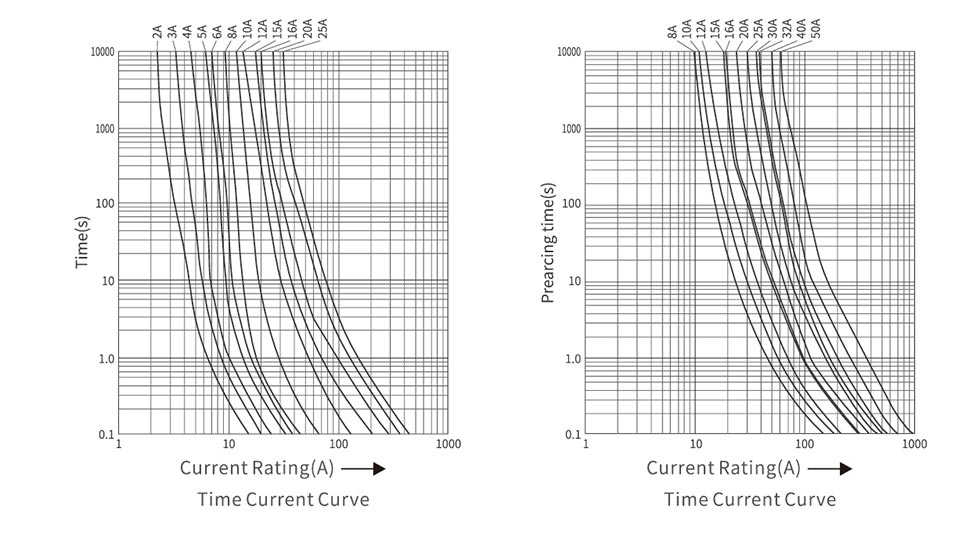

DC електрическа схема

DC 1500V Fuse Holder

Размер на сърцевината на предпазителя (mm)	Номинален ток (A)	Номинално напрежение (V)	Загуба на мощност		Джаул интеграл
			Загуба на мощност		Джаул интеграл
			0,7 инча (W)	1.01n (W)	Дъгов преден джаул интеграл P't(A²s)	Общ интеграл на топене в джаул I²t(A²s)
			0,7 инча (W)	1.01n (W)	Дъгов преден джаул интеграл P't(A²s)	Общ интеграл на топене в джаул I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
