1500V DC Устройство за защита от пренапрежение

Устройството за защита от пренапрежение SYS5-40P 1500V DC, доставено от базираната в Китай производител Zhejiang Soutya New Energy LLC, е 500–1500 V DC, T2-клас SPD с 40 kA максимален разряден ток и ≤5,2 kV защита от напрежение ниво, включващо безопасно термично прекъсване и дистанционно управление сигнализиращ контакт за интеграция на SCADA, проектиран за устойчивост на пренапрежение фотоволтаични масиви от полезен мащаб, BESS в контейнери и зареждане на EV с висока мощност инфраструктура.

Сценарии за приложение

1. Слънчеви ферми с мощност от 1500 V

Вътре в DC шкафа на 3,3 MW инверторни станции, един SPD на MPPT вход предпазва от пряка и непряка мълния. Нивото на защита 5,2 kV отговаря на 6 kV изолационна координация, докато изходът за дистанционен контакт захранва SCADA на завода за централизирано наблюдение на пренапрежението.

2. BESS в контейнери (2–5 MWh)

На 1200–1500 V акумулаторна клъстерна шина, SPD е монтиран на релса до предпазители; неговият термичен разединяващ сух контакт е свързан към PCS верига за аварийно спиране, незабавно блокираща преобразувателя, ако SPD се повреди и предотвратяване на разпространението на дъгата.

3.1500 V ултра-бързи хъбове за зареждане ≥360 kW

Както токоизправителният шкаф 1500 V bus, така и 1000 V камион за смяна на батерии веригата са паралелни с SPDs, ограничаващи 2 kV/µs стръмни предни удари от високомощни контактори и предпазни 1700 V IGBT модули.

4.Агро-PV системи за проследяване в планински терен

Захранващи устройства на тракерен двигател (1000 V) работят заедно с струни от 1500 V за дълго време разстояния; SPD, монтиран в съединителната кутия на тракера, предотвратява индуцираното пренапрежения от свързване към струните и избягва PID и комбинираща кутия разрушаване на изолацията.

5. Офшорни фотоволтаични усилвателни платформи

В горния панел за събиране на 1500 V DC, никелирани медни клеми с покритие против пръскане на сол. Дистанционният сигнал се преобразува чрез влакнесто-оптичен към контролния център на сушата, позволяващ състояние на пренапрежение в реално време наблюдение на 40 км от брега.

Технически параметър

Забележка: T2 категория SPD се използва предимно в главните входящи шкафове на разпределителни системи.

Допълнително устройство

Устройство за изолиране на повреда

Защитата от пренапрежение е оборудвана със защитно устройство за изолация при повреда. Когато протекторът се повреди поради прегряване, това устройство може автоматично го изключва от електрическата мрежа, докато осигурява сигнал за индикация. Когато протекторът функционира нормално, индикаторът прозорецът показва зелено; след изолиране на повреда, прозорецът се показва в червено.

Устройство за дистанционен сигнал за аларма

Протекторът може да бъде произведен с дистанционни сигнални контакти. Това устройство включва набор от нормално отворени и нормално затворени контакти. Когато на протекторът функционира нормално, нормално затвореният контакт е включен. Ако един или повече модули на протектора се повредят, контактът ще се превключи нормално затворен към нормално отворен, активирайки нормално отворения контакт към изпратете сигнал за повреда.

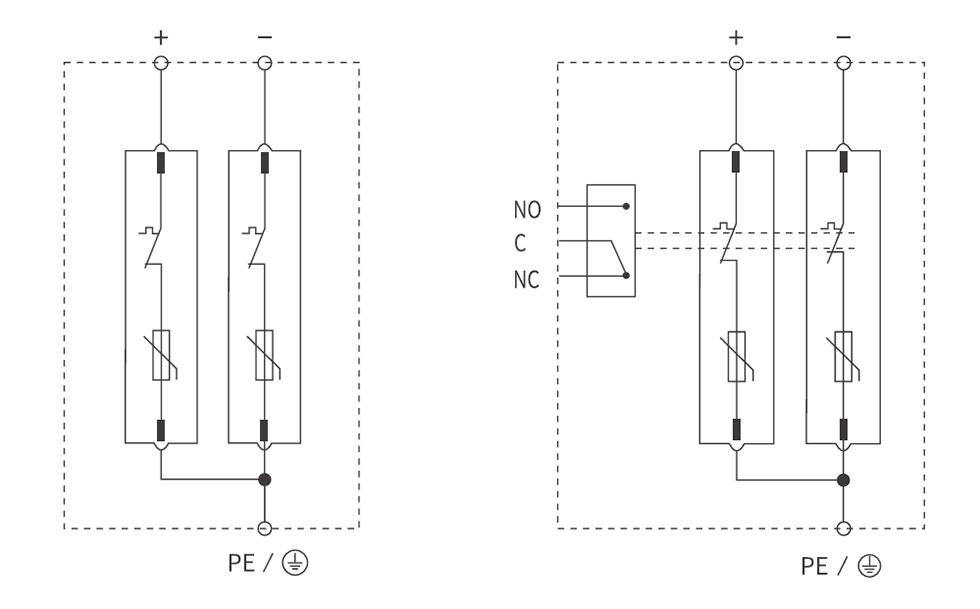

Електрическа схема

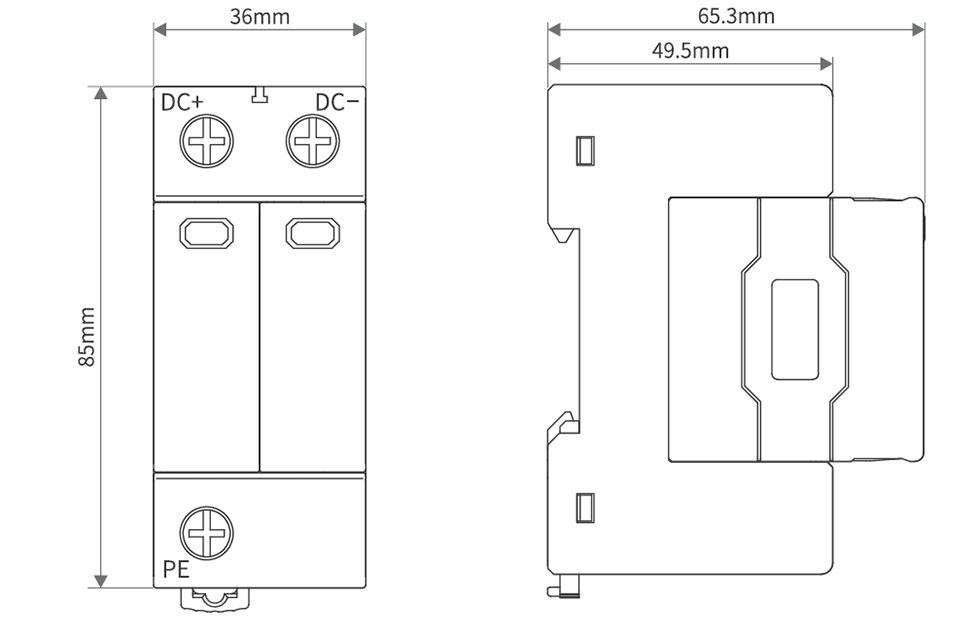

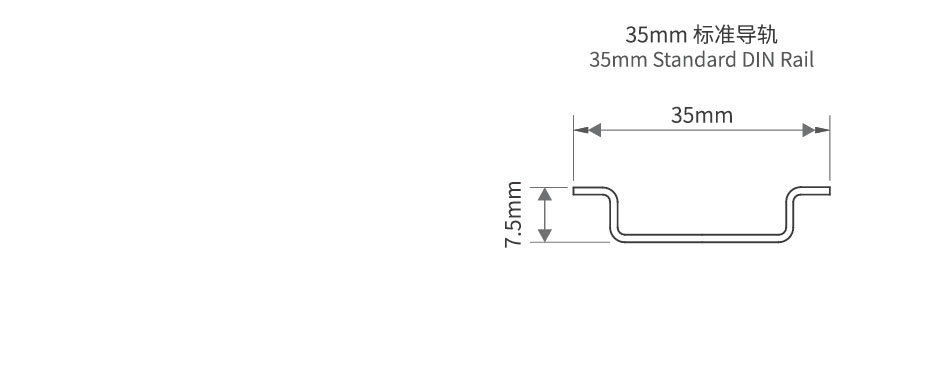

Външен вид и монтажни размери
